[마이크로비트] 심박 센서 ( 아두이노 센서 활용)


심박수 아날로그 신호로 측정하여 값을 도트 매트릭스로 출력하는 예제


심박 센서

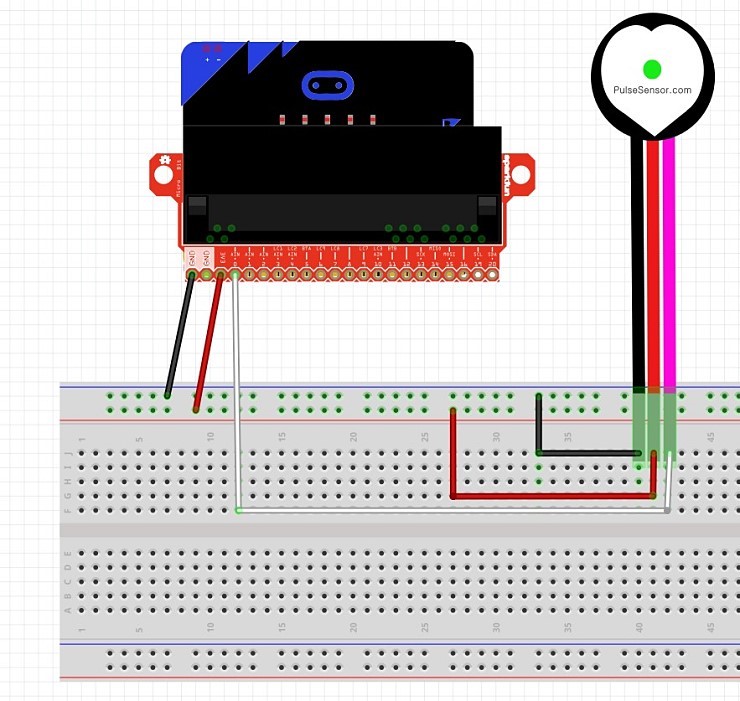

심박 센서 회로도(해당 센서 이미지가 없어서 다른 이미지로 대체)

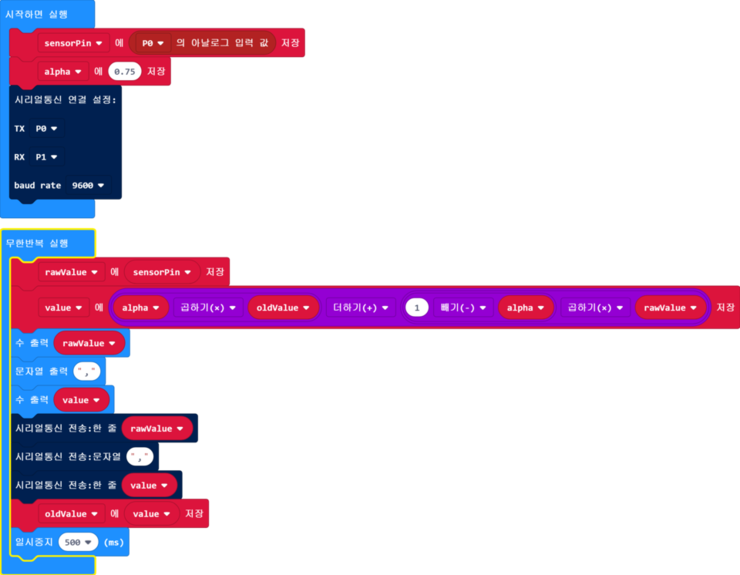

블록 코드



자바 스크립트 코드

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23

let oldValue=0
let value=0
let rawValue=0
let sensorPin=pins.analogReadPin(AnalogPin.P0)
let alpha=0.75
serial.redirect(
SerialPin.P0,
SerialPin.P1,
BaudRate.BaudRate9600
)
basic.forever(function(){
  rawValue=sensorPin
  value=alpha*oldValue+(1-alpha)*rawValue
  basic.showNumber(rawValue)
  basic.showString(",")
  basic.showNumber(value)
  serial.writeLine(""+rawValue)
  serial.writeString(",")
  serial.writeLine(""+value)
  oldValue=value
  basic.pause(500)
})
