[DIY] Hell Maker Sand Clock KIT (ver 1.0)

아두이노 나노로 제작된 헬메어커 모래 시계 Ver 1.0


청계천 도사님의 기본 설계를 바탕으로 4~5시간 동안 진행을 할수 있도록 관련 자료 정리하여 공개할 예정이다.  현재 내용숙지가 끝난 상태이며  첨언식으로 관련 내용을 공유하며 희망자에 한하여  워크샵 진행하도록 하겠습니다. 혹 희망 하신느 분은 댓글 부탁 드립니다.

부품 리스트

    • Hell Maker Sand Clock KIT (아크릴 + 기판)
    • 1 x Arduino Nano
    • 1 x RTC모듈
    • 3 x S90 Servo Moter
    • 1 x Arduino Mega2560
기구 및 회로

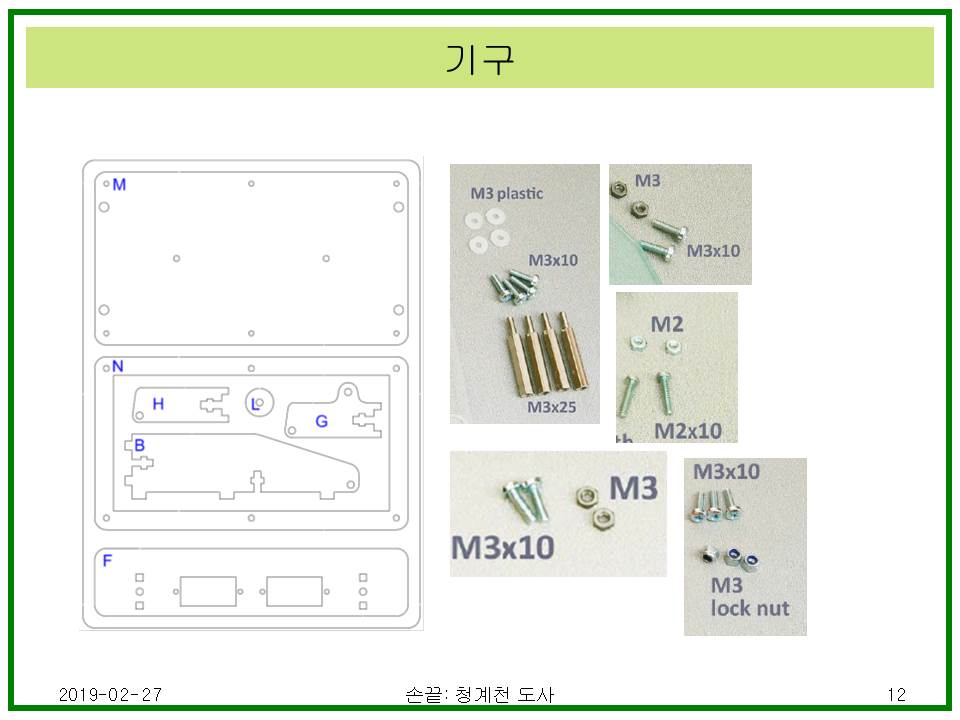

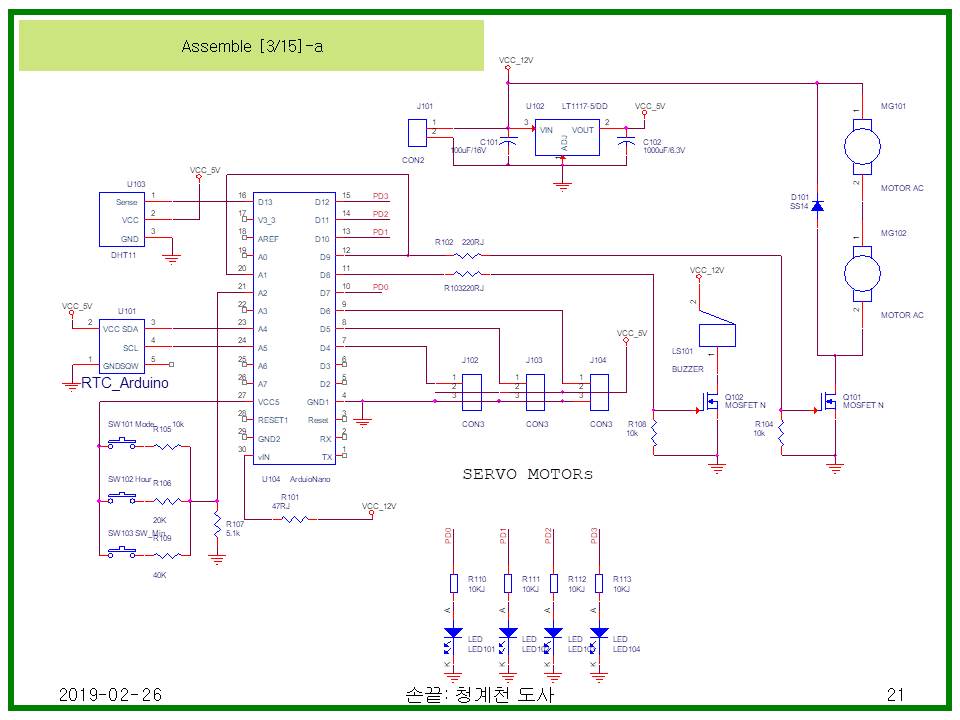

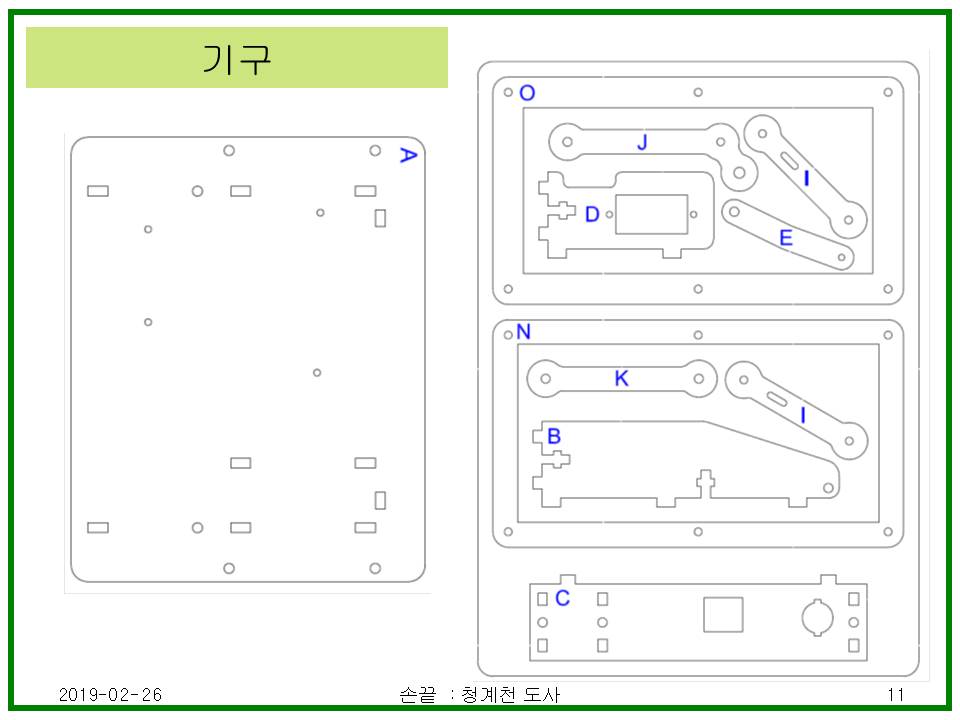

 모래시계 기구는 아크릴판을 레이저 커터를 절단하여 제작 하였으며, 조립은 나사로 100% 가능하도록 설계 되었음, 회로 구성은 Arduni Nano와 S90의 서보 모터를 사용하여 5V에서도 구동이 가능 하도록 설계되었으며, 정확한 시간 관리를 위하여 RTC 모듈이 탑재 되었다.



0
 0
